Thermo Scientific Hyclone的Single-Use生物反應器（S.U.B）專門用于替代傳統的攪拌式生物發酵罐進行動物細胞培養。SUB的設計基于用戶多年來一直使用的攪拌式發酵罐（STR，Stirred tank reactor）的構造和工作原理，復制了傳統STR的可測量性及運行數據。但是SUB有其獨一無二的優勢，能夠真正滿足客戶“一次性使用”的需求。其有嚴格的設計參數如罐體高度到內外徑比值、攪拌器的設計和位置，并且傳統STR經典的操控界面得以保留。SUB系統所提供的的生物反應袋（BPC）經過輻射滅菌，客戶無需再行任何滅菌及清潔處理。另外，SUB的一個關鍵設計在于它的聚乙烯材料的塑料攪拌葉輪，葉輪通過密封軸承組件鏈接到外置攪拌驅動器，這種設計既可保證攪拌充分，又大大降低了細胞培養過程中被污染的可能性。
一、ＳＵＢ有三個基本組成部分：
１、外部支撐容器Outer support container
２、生物反應袋Single-Use BioProcess Container（BPC）
3、控制系統Outer support container
外部支撐容器/桶：由不銹鋼材料制成，用來固定及支撐BPC。有如下部分組成：攪拌發動機驅動器、電加熱夾套、探頭（Probe）和端口接入孔、馬達及加熱器控制器、便攜式攪拌棒。傳動軸可分離、可反復利用，通過混合組件插入BPC結合到軸承端口（bearing port）。
BPC：包括聚乙烯攪拌葉輪、進氣噴頭（Sparger）、氣體過濾入口/出口、探頭綜合端口以及樣品加入口、分液口、取樣口。
控制系統：包括供應商及客戶所提供的元件，溫度及攪拌控制器的控制已被整合到S.U.B，但是PH計、（溶氧）DO計須由用戶提供?？蛻艨梢宰约嘿徶没蛘呃矛F有生物反應器控制系統。
Hyclone的SUB作為一種新穎的替代傳統不銹鋼生物反應器的產品，不是純粹的極簡便型生物反應器。所以，系統內包含了溫度及攪拌控制器，但是仍然需要其他組件來監控反應過程中的試驗數據，如PH計、DO計等。
二、SUB組件介紹：
- 外部支撐容器：每一款都按照客戶要求制作，充分支撐BPC，客戶輕松掌握操作方法。SUB可以在不同的工作環境中輕松轉移。容器包括攪拌驅動器、硅膠加熱層、攪拌及加熱控制器以及便攜式攪拌軸/桿。
- BPC---一次性使用的生物制品接觸材料：每一個BPC均經過gamma射線處理，材料完全沒有動物來源成分，符合生物接觸類制品USP VI級塑料標準。
- 良好組合攪拌器、PH計、DO計、溫度探測計（temperature RTD）:創新的專利技術保證攪拌桿、PH計、DO計、溫度探測計（temperature RTD）良好的組合在一起。特殊設計可以保證用戶輕松進行無菌連接，探頭及溫度控制界面可媲美于傳統的發酵罐。
- 噴射器/進氣噴頭：通過創新的接口設計，在BPC上裝有一次性使用的氣體噴射器，接口上含有空氣通透性濾膜。巨大的噴射面積及很小的起泡尺寸設計，創造出理想的通氣系統及氣-液傳遞系統。
- 快速安裝及更換培養袋：S.U.B專為免清潔、免滅菌的使用需求而設計?？焖侔惭b及更換培養袋設計比傳統的可重復使用的培養系統在不同批次的細胞培養上更快捷。簡易的安裝過程、理想的操控系統及良好的組件組合能力，使得SUB成為理想的傳統生物反應器的替代者。
三、SUB的設計特點：
- 在諸如幾何學，水動力學，混合推力，過程監測和控制機制等方面繼承了傳統攪拌式生物發酵罐的各種經典成熟的設計特點。
- 使用了創新的BPC，提供了一次性使用的眾多優點。BPC是由通過cGMP認證的CX5-14膜制成的，并且經過預先輻射滅菌，安全、清潔、可靠。
- 采用開放的設計理念，可以與目前常用的大多數控制設備和探頭兼容。
- 充分考慮客戶的不同需求，可按照客戶的要求量身定做專屬的BPC。
- 可以提供多種規格供選擇，并且每種規格都有電加熱和水套控溫兩種版本（目前有50L，100L，250L，500L，1000L 五中規格的產品）。
四、SUB的優點
- 更低的投資總額，更少的質量控制成本。
- 更低的操作成本。
- 更低的FTE（Full Time Equivalent）需求。
- 生產輪次之間的時間從幾天減少到幾小時。
- 不需要CIP/SIP(Cleaning-In-Place/Sterilization-In-Place)操作。
- 需要更少的空間（不需要CIP/SIP管線和設備）。
- 增加了操作的靈活性。
- 極大地降低了對于清潔滅菌驗證的需要。
- 極大地降低了交叉污染的可能性。
- 封閉系統，使用后丟棄。
- 操作靈活。
- 產品更新換代的費用被大大地減少了。
五、SUB外部支撐器詳細圖解：
1. 50L/100L/250L SUB的外部支撐器：
不銹鋼材質支撐桶包括如下組件/端口：
1. 攪拌器發動機 2. 排氣孔濾器支撐架
3. 不銹鋼（304）材質外部支撐桶 4. 軸承接入端口，帶夾具
5. 帶護罩的攪拌組件 6. 驅動軸
7. 液體觀察窗口 8.標準工具組
9. 驅動軸放置架 10. 探測器入口
11. 溫度控制器 12.速度控制鍵座
\13. 控制面板 14. 探頭固定器
15. 探測器擱板 16. 平板底架，帶旋轉腳輪及水平調節墊
17. 電阻加熱器 18. 擋熱板
19. 底槽切口，支持BPC定向放置 20. 噴射器接入窗
21. 伸展掛鉤

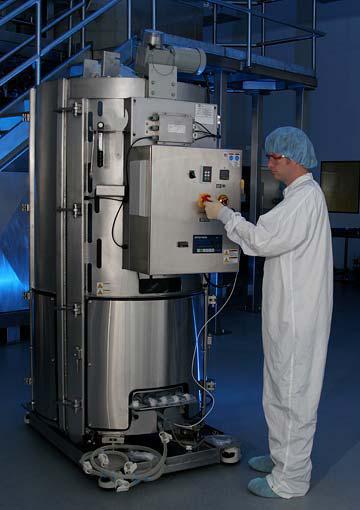

2 1000L SUB的外部支撐器：
六、S.U.B控制系統
SUB的設計可以讓它與現有的生物反應控制系統很好的配合使用。SUB系統能夠控制客戶設定好的溫度及攪拌速度方面的反應參數，而PH及DO參數則需要用戶自己選擇控制器來進行控制。
七、用戶提供的控制器
眾多生物反應器的控制器能夠與SUB很好的搭配使用，下表列出一些在PH及DO參數控制方面能夠很好的與SUB搭配使用的控制器生產商。同時，也會有用戶希望得到具備更先進的控制功能性以及同時具備PH、DO、溫度及攪拌速度參數的數據記錄容量的控制器。每一個硬件系統提供的 Engineering Turnover Package (ETP)都詳細的標注使用功能和系統控制器元件的通信信號。
如果希望應用某些特殊的生物反應器控制系統以得到更好的控制功能，請與您身邊的Hyclone技術人員交換意見。
